聚氨酯發泡機的基本原理與分類

聚氨酯發泡機是通過精確控制異氰酸酯與多元醇的化學反應，實現原料混合、發泡和固化的專業設備。根據工作壓力不同，可分為高壓發泡機和低壓發泡機兩大類。高壓發泡機（如弗雷特FLT.R系列）采用撞擊混合技術，在150-200bar壓力下實現原料分子級混合，泡孔更均勻，適用于高精度要求的汽車座椅生產4。低壓發泡機則通過機械攪拌混合，成本較低，多用于對泡孔結構要求不嚴格的一般制品。

根據原料組分數，發泡機又可分為雙組份、三組份和多組份系統。汽車座椅坐墊制造多采用三組份發泡機，可同時處理異氰酸酯、多元醇和第三組分（如阻燃劑、開孔劑等），通過調整配方參數生產不同密度（通常30-60kg/m3）、硬度和顏色的制品。例如，廣東弗雷特機電的三組份高壓發泡機配備高精度柱塞計量泵，比例調節范圍達1:3~3:1，可滿足汽車座椅從軟質靠背到高回彈坐墊的多樣化需求。

汽車座椅坐墊的聚氨酯發泡生產工藝

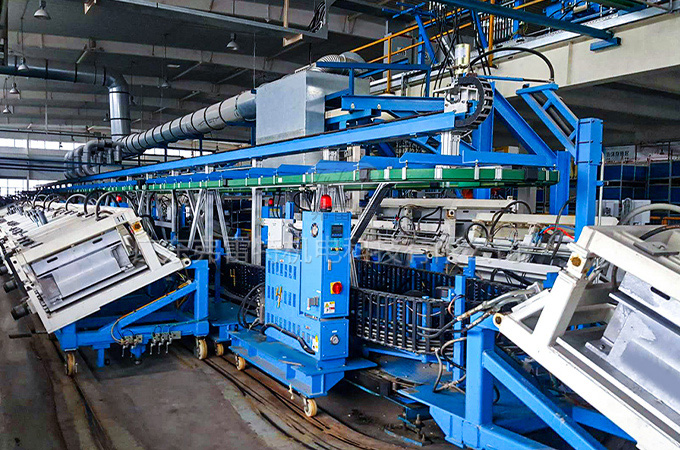

汽車座椅坐墊的工業化生產通常采用自動化發泡生產線，主要包含原料準備、模具處理、澆注發泡、固化成型和后處理五大環節。以弗雷特機電的26工位環形發泡線為例，其工藝流程為：人工涂脫模劑→放置骨架和附件→機械臂精準澆注→模架自動合模→加熱固化（100-120℃, 5-8分鐘）→開模取件→真空破泡處理。

轉盤式生產線是另一種高效布局方式，直徑可達9米，配置20個氣動模架，由PLC控制實現自動開合與旋轉定位。機械臂澆注系統通過軌跡編程實現復雜形狀坐墊的均勻填充，如電動車坐墊的曲面造型15。真空破泡機是提升產品質量的關鍵設備，通過負壓振動消除泡沫內部氣泡，改善坐墊的回彈性和耐久性。

在原料方面，汽車座椅泡沫通常采用高回彈聚氨酯體系（HR PU），添加阻燃劑滿足FMVSS 302防火標準。近年來的技術發展使生物基多元醇（如蓖麻油衍生物）占比提升至20%-30%，既降低碳排放，又保持優異的力學性能。

聚氨酯發泡坐墊的技術優勢

相比傳統填充材料，聚氨酯發泡坐墊具有多維性能優勢：

舒適性：通過調節異氰酸酯指數（通常0.95-1.05）可獲得從慢回彈記憶棉到高回彈支撐的不同觸感。開孔率>90%的結構確保良好透氣性，長時間乘坐不易悶熱。

安全性：泡沫的緩沖性能可降低碰撞時乘員受傷風險。現代配方通過添加石墨等填料，使燃燒速率≤100mm/min，滿足汽車防火要求。

耐久性：優質PU泡沫經過10萬次壓縮測試后硬度變化率<10%，遠優于海綿等材料。真空破泡工藝進一步延長使用壽命。

設計自由度：發泡模具可成型復雜曲面，實現一體式坐墊（如帶側翼的運動座椅），減少后續組裝工序。皮革真空吸塑工藝使表面直接包覆，省去噴膠步驟。

生產效率：現代轉盤生產線節拍可達2-3分鐘/模，日產量突破萬件。如某廣州汽配企業采用弗雷特三組份生產線后，人工成本降低40%，不良率控制在0.5%以下。

行業發展趨勢與挑戰

汽車座椅發泡技術正朝著智能化和綠色化方向快速發展：

數字化生產：新一代發泡機集成西門子PLC和HMI界面，實時監控溫度、壓力、流量等200+參數，通過大數據分析優化工藝窗口。如領新機械的智能系統可自動補償原料粘度變化，確保批次穩定性。

環保創新：水性聚氨酯技術逐步替代溶劑型體系；物理發泡劑從HCFC-141b轉向液態CO?或HFO-1233zd，全球變暖潛能值（GWP）降低99%。漢普松機械開發的生物基PU泡沫已應用于高端車型。

定制化解決方案：針對新能源汽車的輕量化需求，開發密度更低（25-35kg/m3）但強度更高的納米復合泡沫；智能座椅集成壓力傳感泡沫，可自動調節支撐區域。

行業面臨的挑戰包括原料價格波動（MDI受原油影響大）、VOCs排放標準趨嚴（如中國GB 24409-2020），以及回收難題（目前化學降解法成本較高）。未來，閉環回收系統和模塊化發泡設備將成為競爭焦點。
